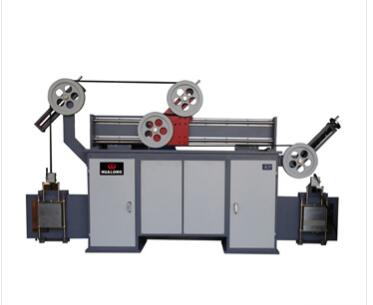

GQR- 100 光纜曲繞試驗機

1設備用途：

GQR- 100 光纜曲繞試驗機適用于測試光纜承受反復曲繞的能力，通過施加反復曲繞力，對于合格的光纜要 求光纖不斷裂，光纖的衰減變化不超過光纜產品詳細中規定的值，光纜護套不開裂，纜芯元 構件不損壞。

2光纜曲繞試驗機設備組成：

1曲饒主機部分       1 套

2夾具         1 套

3砝碼            1 套

4)電氣控制系統 (包括 PLC 模塊)   1 套

5)電控箱                1 套

6) 觸摸屏      1 臺

3 光纜曲繞試驗機主要技術參數：

1)     曲繞行程：1000mm，往返行程自動控制;

2)     滑輪總成：  φ200mm、 φ250mm、 φ300mm 各 4 只，根據光纜試驗要求自行調整；

3)     重錘重量：預張力重錘兩組，27.5kg/組。每組配置砝碼托架 (5kg) 、4 只 5kg 砝碼、  1 只

2 .5kg 砝碼，根據光纜試驗要求自行添加調整；

4)     移動速度：小車移動 250~350mm/s；

5)     曲繞次數：1~9999 次，可任意設置；

6)     曲繞次數自動記錄，運行至設置次數自動終止試驗。

4光纜曲繞試驗機 性能特點：

試驗機主要用于光纜曲饒性能試驗，包括型式試驗和出廠試驗， 以確定光纜承受曲饒 的能力。光纜曲饒試驗機主要由機架、滑動導軌、砝碼吊架、 電機減速機、砝碼和彎曲心軸 (彎曲半徑有 100mm、125mm、150mm) 、 電控箱等組成。

曲饒試驗機曲饒的原理為試樣兩端固定加載預緊力。

設備安裝試樣時，注意砝碼架的位置，起始狀態為：左側的砝碼架為提起狀態，右側 的砝碼架為落下狀態。

光纜夾具芯塊須根據光纜直徑大小選擇，放入光纜夾具夾具本體后，再旋緊夾緊手柄即 可夾緊光纜。光纜夾緊時，若對應的光纜比光纜夾具芯小時，可在光纜上纏些布頭之類的東 西，即可夾緊。

電控說明：試驗機由 PLC 與觸摸屏控制，界面友好，操作簡單，設置方便。本試驗機驅動 部分采用臺達變頻器，它有過壓、欠壓、過流、過熱、等保護功能?？刂泼姘迳系摹凹蓖ｉ_關”

用于意外情況或需緊急停止時使用，將其拍下有效，  需恢復時按箭頭方向向右旋起。恢復時

時間間隔請在 30S 以上。

5 光纜曲繞試驗機安裝環境：

室內溫度要求：10℃-40℃；

 室內濕度要求：<80% (不結露) ；

 無明顯電磁場干擾；

 無沖擊、無震動；

周圍無腐蝕性介質；

周圍預留不小于 0.7 米的維修空間；

無明顯電磁場干擾；

無沖擊、無震動；

周圍無腐蝕性介質；

 周圍預留不小于 0.7 米的維修空間；
